CG Eeprom Programlama Aparatı

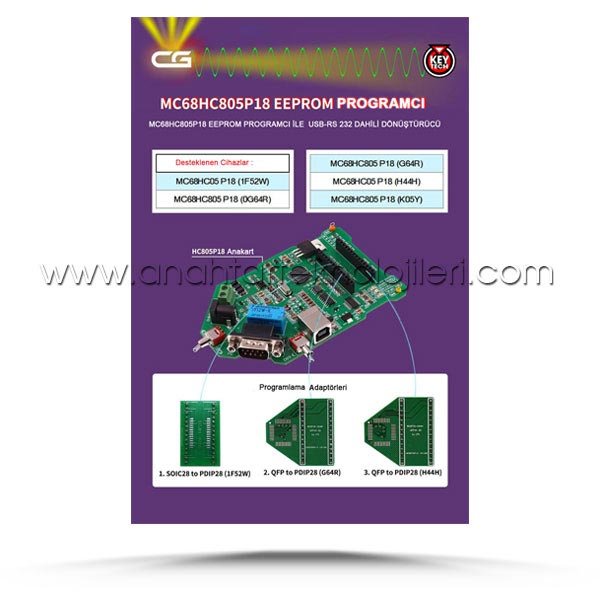

MC68HC805P18 EEPROM Programlayıcı, MC68HC05P18 ve MC68HC805P18 mikrodenetleyicilerinin EEPROM verilerini okumak ve programlamak için kullanılan özel otomotiv programlama adaptörüdür. 1F52W, 0G64R, G64R, H44H ve K05Y mask kodlarını destekler. On-board EEPROM okuma/programlama, 3 renkli LED göstergeler ve Self-Check fonksiyonuna sahiptir. CG Pro 9S12 ile kullanılan MC68HC805P18 programlama çözümüdür.
Bu ürün için fiyat takibine abone oldunuz. Fiyat düşerse size bildireceğiz.
MC68HC805P18 EEPROM Programlayıcı, Motorola/Freescale MC68HC05P18 ve MC68HC805P18 mikrodenetleyicilerinin EEPROM verilerini okumak ve programlamak için geliştirilmiş özel amaçlı programlama adaptörüdür. Özellikle otomotiv elektronik ve immobilizer modüllerinde bulunan desteklenen MCU’lar üzerinde EEPROM veri işlemleri gerçekleştirmek için kullanılır.
Desteklenen Mikrodenetleyiciler
- MC68HC05P18 – 1F52W
- MC68HC805P18 – 0G64R
- MC68HC805P18 – G64R
- MC68HC05P18 – H44H
- MC68HC805P18 – K05Y
Ürün Özellikleri
- MC68HC05P18 / MC68HC805P18 desteği
- EEPROM veri okuma
- EEPROM programlama

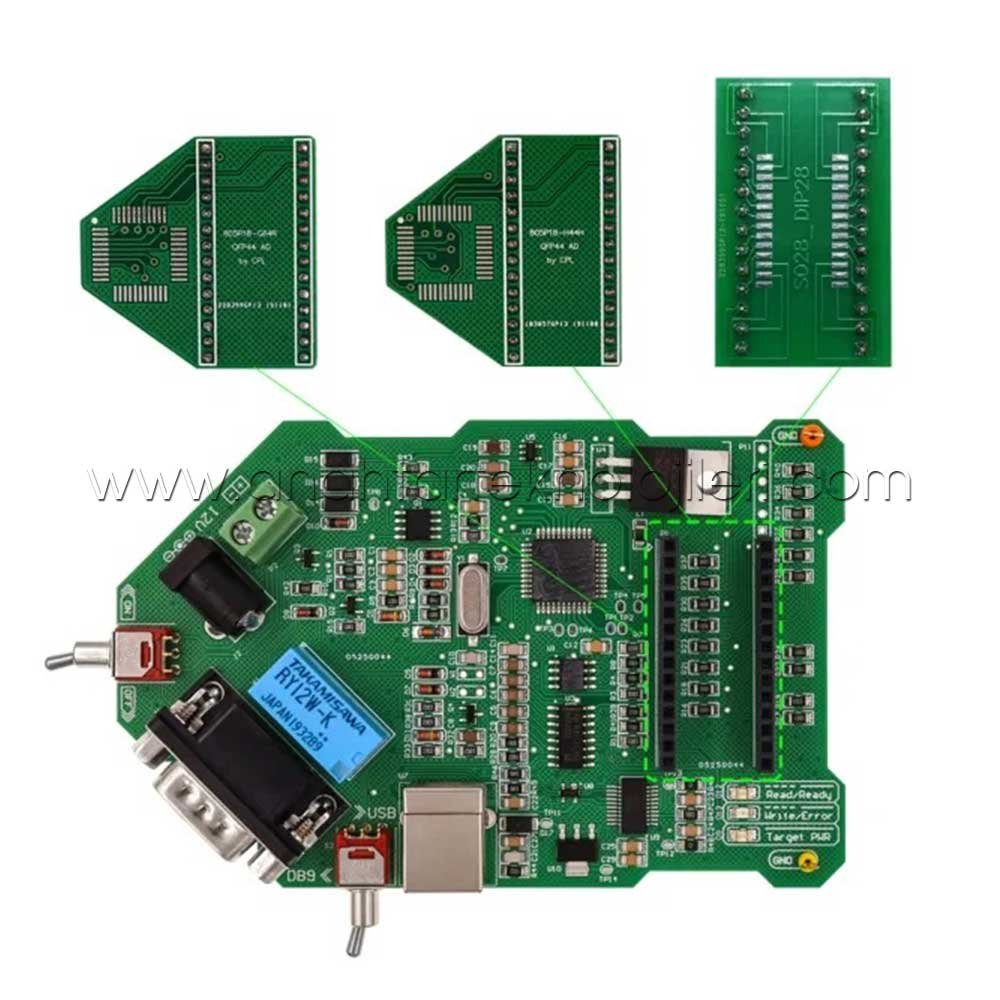

- On-board EEPROM okuma ve programlama

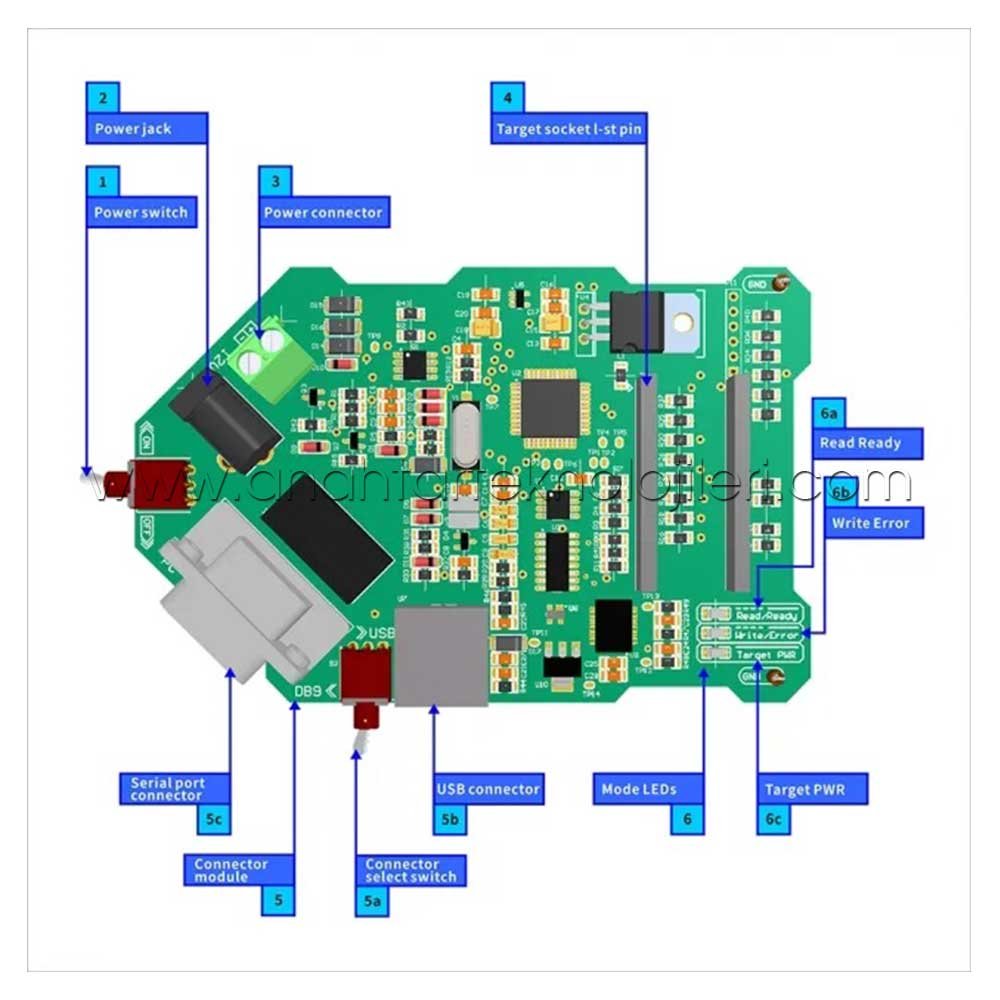

- İşlem durumunu gösteren 3 renkli LED göstergeler
- Self-Check (kendi kendini kontrol) fonksiyonu
- Bilgisayar üzerinden kullanım
- Seri port üzerinden PC bağlantısı
- USB bağlantısı için USB-RS232 dönüştürücü kullanılabilmesi
- Harici güç beslemesi ile çalışma
Bilgisayar ve Güç Gereksinimleri
Ürün yazılımı eski Windows tabanlı sistemler için hazırlanmıştır:
Windows 98 / 2000 / XP / Vista / Windows 7
Bilgisayar tarafında 32-bit x86 tabanlı veya Pentium sınıfı ve seri port bağlantısı bulunan bir bilgisayar gereklidir. Seri port bulunmayan bilgisayarlarda USB-RS232 dönüştürücü kullanılabilir.
Güç gereksinimi:
12V / 300mA harici güç kaynağı
CGDI / CG Pro 9S12 Kullanımı
Ürün, CG Pro 9S12 platformuyla kullanılan MC68HC805P18 programlama çözümü olarak değerlendirilebilir. CG Pro 9S12’nin destek listesinde örneğin Honda CR-V 1998 MC68HC805P18 ve Mitsubishi’nin çeşitli 68HC805 uygulamaları yer almaktadır.
Kullanım Alanları
MC68HC805P18 tabanlı otomotiv elektronik modüllerinde:
- EEPROM verilerinin okunması
- EEPROM verilerinin programlanması
- EEPROM verilerinin yedeklenmesi
- Modül onarım işlemleri
- Immobilizer modülleri üzerinde veri işlemleri
için kullanılabilir.
Önemli Not
İşlem yapmadan önce modül üzerindeki mikrodenetleyicinin tam model ve mask kodunun desteklenen listede bulunduğu kontrol edilmelidir. Desteklenmeyen MCU veya mask kodlarında cihazın çalışacağı garanti edilmez.
| Ağırlık | 215,00 g |
|---|---|
| Boyutlar | 140 × 45 mm |
| Renk | Siyah |
